MENGONTROL LAMPU DENGAN SMS VIA MODULE SIM800L GSM

Hai sahaBat BLOK_KU kali ini saya akan meyebarkan ilmu lagi seperti biasanya tapi kali ini tentang mengontrol relay 4 channel . Yang dimasud disini adalah mengontrol 4 beban bisa saja lampu atau peralatan listrik lain dengan cara cukup dengan mengirimkannya SMS lewat HP atau smartphone



1. ARDUINO UNO

2. RELAY 4 CHANNEL

3. MODULE SIM800L (GSM)

4. DC STEPDOWN BUCK CONVERTER

5. KABEL JUMPER

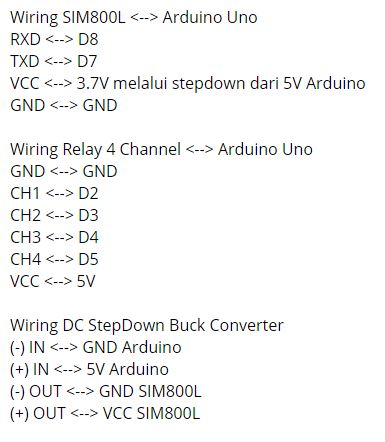

Setelah bahannya lengkap lakukan pembuatan rangkaian untuk menghubungkan semua bahan tersebut buatlah seperti gambar dibawah ini :

KET :

Atur VR/trimpot pada stepdown agar mendapatkan tengangan 3,7 volt DC dan ukur dengan VoltMeter sebelum disambungkan dengan VCC pada module SIM800L.

Jangan memberi tegangan lebih dari 4,2 volt DC karena dapat menyebablan kerusakan pda module SIM800L

Lanjut memperogram Arduinonya dengan memasukkan program dibawah ini tapi sebelumnya harus mempunyai library module SIM800L yang dapat di dapat DISINI

Setelah itu lanjut masukkan programnya dengan KLIK DISINI

Selamat mencoba kawan-kawan

TERIMAH KASIH DAN JANGAN LUPA BERBAGI ILMU

SALAM BLOK_KU
